故障分析：變頻器高壓直流供電LED燈亮，說明高壓直流供電正常。檢測低壓直流供電都沒有直流電壓，這正是開關電源電路不工作的現象。開關電源電路不工作實際上就是開關管（K1317）不工作，檢測直流電壓沒有送過來。查出是連接高壓直流電端與脈沖變壓器初級端之間降壓電阻損壞開路。?

故障原因：降壓電阻老化損壞開路，致使高壓直流電未能加到脈沖變壓器的初級繞組上。開關電源無法工作，整個變頻器無低壓直流供電，出現無顯示故障。?

故障處理：更換降壓電阻。?

案例二：臺達變頻器VFD-M功率7.5KW變頻器開機無顯示

故障分析：測量IGBT模塊正常，拆開機器，發現電源電路有明顯炸黑的痕跡，說明開關電源已經燒壞。測量開關管K1317損壞，Z1二極管IN4746開路，保護電阻R1，R8，1R/1/2W斷路，LED燈也炸飛，只有UC3844正常。?故障原因：由于器件老化造成。??

故障處理：更MOS管K1317，R1，R81R/1/2W，二極管IN4746，變頻器恢復工作。?

案例三：臺達變頻器VFD-F功率1.5KW?變頻器開機無顯示

故障分析：變頻器高壓直流供正常，面板無任何顯示，而且變頻器控制電路上都沒有一點電壓，屬于開關電源電路不正常工作。?

故障原因：變頻器是由UC3844損壞后輸出電流高電平，使開關管長期導通狀態，長時間過流導致開關管損壞。?

故障處理：檢測開關管K1317漏極上電壓正常，測得控制極上無脈沖信號，而只有一直流電壓。這說明UC3844輸出信號不正常，經檢查UC3844已經損壞，同時開關管K1317也損壞。更換已壞的無器件即可正常工作。?

案例四：臺達VFD-B變頻器5.5KW?開機無顯示

故障分析：變頻器通電后，面板無顯示，但高壓LED指示燈亮。檢測變頻器無低壓直流供電，開關電源也正常，直流電路也沒發現什么短路，開路，斷路現象，那故障會出在那里，后來就用最笨的方法——替代法，把T1變壓器替換一個新的變壓器，上電測試還真的有直流電壓了，這說明是T1變壓器損壞。?

故障原因：由于變頻器使用幾年了，變壓器老化損壞造成。

故障處理：更換變壓器即可??

案例五：臺達風機型 變頻器30KW?開機顯示不正常

故障分析：變頻器高壓LED指示燈亮，主控板上的LED指示燈也亮，這說是變頻器開關電源正常。主板和主控板上的直流電壓也都正常如（5V、10V、15V、24V）都有。后來用示波器檢測主控板，發現有一個芯片HC245有輸入電壓和信號，而無輸出信號，可能就是它損壞?

故障原因：用戶可能在使用變頻器時，經常帶電拔插操作面板，造成主控板上的芯片HC245損壞。?

故障處理：更換芯片HC245即可。

一、外部環境檢查

1. 先檢查和確定變頻器的三相供電電源，是否存在供電線路供電過低或者輸入缺相，可以通過測量變頻器的電源端子進行確認。往往空開、保險等接觸不良，線路壓降大、供電變壓器容量偏小等原因，都可能會造成外部輸入電壓過低。
2. 排查是否有多臺設備、變頻器同時啟動，過多設備同時啟動或工作時，可能會造成電網電壓出現短暫的下降，當電壓下降持續時間超過變頻器允許的時間時，就會造成變頻器的欠壓故障。

二、變頻器參數檢查

檢查變頻器的輸入電壓相關參數設置是否正確。

三、變頻器部件檢測

1. 首先想到的是檢查變頻器的直流電壓檢測電路是否正常。
2. 變頻器開關電源回路是否正常
3. 變頻器內部直流回路的限流電阻或短路限流電阻的晶閘管損壞，造成變頻器內部的濾波電容無法充電，顯示欠壓故障。
4. 整流橋某一路損壞或可控硅三路中任一路程有工作不正常的都有可能導致欠壓故障的出現
5. 主回路接觸器損壞，導致直流母線電壓損耗在充電電阻上面也會導致欠壓
6. 　　

四、案例

上海津信收到客戶送修的一臺臺達 VFD220CP43A變頻器，歷史故障報欠壓，經檢測，發現功率卡開關電源壞，控制卡模擬量壞，修復開關電源和控制卡后，上電顯示正常，但是加負載后測試發現偶爾還會報欠壓。多次檢查后發現開機后偶爾會出現接觸器吸合后再次斷開的情況，這屬于比較隱蔽的偶發故障。最后處理是修復接觸器驅動線路，然后問題解決。

用戶送修上海津信一臺臺達B2伺服驅動器，機器型號為：ASD-B0421-A，故障現象是上電后無顯示。

維修過程:

1. 首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。
2. 給變頻器送220V控制電壓，發現機器無顯示，再送入380V主電源依然無顯示。將控制卡以及LED顯示屏裝入到同型號底座中測試正常，可判定伺服驅動器底板有故障。并初步判定是驅動器的電源卡的開關電源部分有故障。
3. 開關電源檢測：給IC2844送18V直流電源，測量8號腳對地參考電壓為5v，4號腳開關頻率，以及6號腳輸出電壓均為正常，可以判定IC2844工作正常。
4. 送入交流220v電壓，檢查2844的6號腳，發現輸出電壓不正常，且7號腳輸入電壓也達不到工作的18V。結合步驟二判斷IC2844是好的，可以判斷IC2844的工作電源有故障。
5. 查看電源卡開關電源部分的圖紙，檢查IC2844的前級啟動電阻和整流橋均正常，最后檢查脈沖變壓器供給IC2844的次級供電回路，發現啟動電容降容超出15%，判定為損壞，將此電容更換后，再次上電變頻器顯示正常，測量開關管驅動波形正常，原故障修復。以下是2844輸出的正常波形。

快速判斷故障點的測量方法：

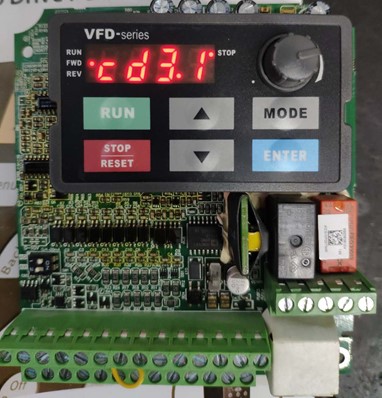

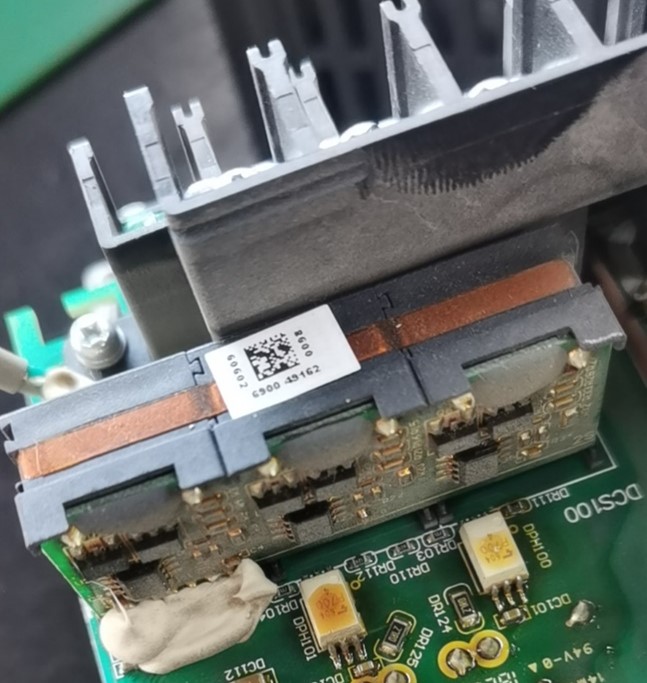

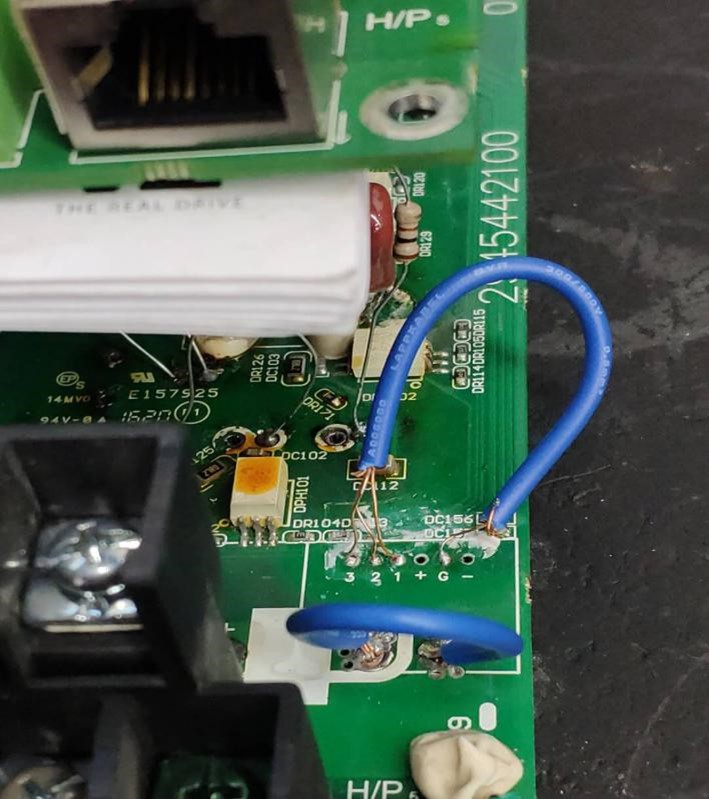

將電流傳感器拆除做單板測試，送電后仍然報警cd3.1，根據電流傳感器線路，將板卡上的G點和1,2,3三個點短接（如下圖3所示）   傳感器型號：6900，（如下圖4所示）

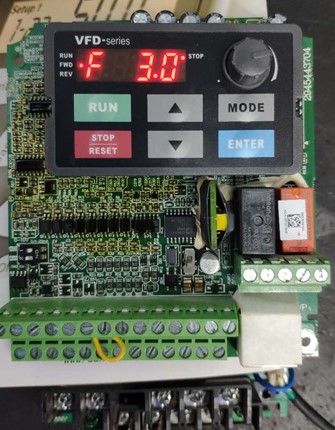

重新做單板送電，此時已經不報警，面板顯示正常，開機至3HZ（如下圖5所示）測驅動波形，上下橋波形均正常。

修復故障：更換該電流傳感器，安裝復原變頻器，開機帶負載測試均正常，故障修復。


以下是臺達變頻器異常故障原因代碼以及故障原因列表。

臺達變頻器OCA,OCd,OCN,OFF等故障

臺達變頻器OCS,OUA,OUD,OUN,LUR等故障

臺達變頻器EOL,ORP,OH1,OL,OH3,EOL1,EOL2等故障

臺達變頻器CD,OE1,OE2,UC,CF2,CD1,CD2,CD3,HD0,HD1AUE等故障

臺達變頻器EF,AFE,POF1,POF2,POF3,ACE,EF1,BB,PCOD等故障

臺達變頻器CE1,CE2,CE3,CE4,CE10,OSL等故障

臺達變頻器AOC,BOC,COC,OPL等故障

臺達變頻器軟硬件斷線OPL2,OPL3,OL3,ROPD,CODE等故障

臺達變頻器通訊CP20,EOL3,AUE1等故障

在臺達VFD-E變頻器安裝調試過程中，根據臺達VFD-E變頻器不同的型號，接線方式也略有不同，詳細如下：

一、臺達VFD-E變頻器VFD002E11A/21A, VFD004E11A/21A, VFD007E21A, VFD002E11C/21C, VFD004E11C/21C, VFD007E21C, VFD002E11P/21P, VFD004E11P/21P, VFD007E21P

二、臺達VFD-E變頻器VFD002E23A, VFD004E23A/43A, VFD007E23A/43A, VFD015E23A/43A, FD002E23C,VFD004E23C/43C, VFD007E23C/43C, FD015E23C/43C,VFD002E23P, VFD004E23P/43P,VFD007E23P/43P, VFD015E23P/43P

三、臺達VFD-E變頻器 VFD007E11A, VFD015E21A, VFD022E21A, VFD007E11C, VFD015E21C, FD022E21C

四、臺達VFD-E變頻器 VFD022E23A/43A, VFD037E23A/43A, VFD055E23A/43A, VFD075E23A/43A, FD110E23A/23C,VFD110E43A/43C, VFD022E23C/43C, VFD037E23C/43C,VFD055E23C/43C, FD075E23C/43C,VFD150E23A/23C, VFD150E43A/43C, FD185E43A/43C, VFD220E43A/43C

五、臺達VFD-E變頻器 VFD002E11T/21T, VFD004E11A/21T, VFD007E21T

六、臺達VFD-E變頻器 VFD002E23T, VFD004E23T/43T, VFD007E23T/43T, VFD015E23T/43T

七、NPN 模式與PNP 模式

八、臺達VFD-E變頻器接線注意事項：

• 主回路配線與控制回路的配線必需隔離，以防止發生誤操作。
• 控制配線請盡量使用隔離線，端子前的隔離網剝除段請勿露出。
• 電源配線請使用隔離線或線管，并將隔離層或線管兩端接地。
• 通常控制線都沒有較好的絕緣。如果因某種原因?qū)е陆^緣體破損，則有可能因高壓進入控制電路（控制板），造成電路損毀或設備事故及人員危險。
• 交流馬達驅動器、馬達和配線等會造成噪聲干擾。注意周圍的傳感器 和設備是否有誤動作以防止事故發生。
• 交流馬達驅動器輸出端子按正確相序連接至3相馬達。如馬達旋轉方向不對，則可交換U、V、W中任意兩相的接線。
• 交流馬達驅動器和馬達之間配線很長時，由于線間分布電容產生較大的高頻電 流，可能造成交流馬達驅動器過電流跳機。另外，漏電流增加時，電流值的精度會相對的變差。因此，對≤3.7kW交流馬達驅動器至馬達的配線長度應約小于 20m。更大容量約小于50m為好；如配線很長時，則要連接輸出側交流電抗器。
• 交流馬達驅動器接地線不可與電焊機、大馬力馬達等大電流負載共同接地，而必須分別接地。
• 接地端子E 以第三種接地方式接地，460V 機種以特種接地方式接地。
• VFD-E 交流馬達驅動器內部并無安裝制動電阻，在負載慣性大或頻繁啟動/停止的使用場合時，可選購加裝制動電阻。
• 為了安全和減少噪聲，230V 系列采用第三種接地（E ），460V 系列采用特種接地（E ）。
• 多臺的變頻器被安裝在一起時，所有變頻器必須直接連接到共同接地端。

客戶送修一臺臺達VFD-B 15KW的變頻器，據說正常運行中經常突然停機，停機時變頻器無顯示，過幾秒鐘后，又恢復顯示，恢復后工作正常。由于故障頻繁出現，導致生產的產品廢品率高，嚴重影響生產。

用戶送修后，立即進行檢查，根據用戶的故障現象描述，經實際送電運行觀察，確認客戶的故障描述屬實，初步診斷認為此變頻器內部供電不良。

該變頻器的內部供電電源為開關電源，這也是現在變頻器的通用供電方式，具有轉換效率高，體積小，工作電源電壓范圍寬的特點。

由于此變頻器故障發生時間不確定，所以給我們的維修帶來了很大的麻煩，一般都要等正常運行1-2小時后才發生故障，而故障時間只有幾秒，所以我們只能根據經驗更換易損的器件后再進行測試。

起初懷疑是開關電源負載過重，某些元器件發熱后特性不良，導致開關電源電流過大而保護關斷。因此首先拔掉散熱風扇，再上電觀察，運行一段時間后，機器仍然發生故障。用示波器仔細檢查開關電源芯片UC3842的輸出波形正常，檢查限流電阻上的波形，發現電流較正常情況稍大，此機型開關電源正常工作電流一般在0.3A左右（峰值），但此變頻器達到了0.5A以上，這證明了以前的判斷“負載過重”是正確的。但是仔細檢查所有負載，驅動電路，控制板，檢測電路都正常。維修陷入了僵局。

然后仔細察看開關電源的線路圖，發現在開關電源電流檢測端，UC3842的3腳，還接有另外一路保護，芯片電源腳經過穩壓管D2接到3腳，這部分線路應該是開關電源自身的過壓保護。靜態測試穩壓管特性良好，用穩壓電源通電測量也正常，穩壓值在21V左右(電源電壓17V)，拆掉這個穩壓管后給機器送電，測電流波形居然回到正常的0.3A。看來是這個穩壓管特性不良引起的問題。重新安裝一個21V的穩壓管，開機試運行一上午正常，沒有再出現以前的故障。最后送交客戶，經幾天實際運行，工作正常，證明變頻器已完全修復。

由此可見，在維修變頻器較困難故障時，除了多做試驗外，還有善于分析原理圖，才能找到真正的故障原因。

1、臺達變頻器

B系列：57522，H系列：33582，S1系列：575222；

A系列變頻器：把MODE和RESET健一起按下,顯示P256 ,按ENTER鍵修改此參數,把00改為01,按ENTER退出后即可修改全部參數。

2、歐瑞變頻器(惠豐變頻器)

1500-G 1500-P 1000-G 200-G的都是通用的: 1888。

3、爍普變頻器

高級菜單P301輸入321，A000輸入11,刷新程序；

P301輸入321，A000輸入9,進菜單E001,輸入機器G；

PE002額定電壓，E003額定電流，E004電壓校正，E005不動，E006電流校正。

4、普傳PI2000刷新設定方法：

（1）將C01設定為222進入P14：

（2）將P14設定3對CPU刷新，這時顯示PI2000將C01設為222，進入P14參數設定，P14設為2，P01為設定機型為G、F，P02設定變頻器電壓380V，P03設定變頻器額定電流，P04設定電壓顯示，P05設定電流顯示。

5、英威騰萬能密碼

英威騰品牌CHV、CHE 、CHF系列變頻器：超級密碼是50112。

6、三菱740的把面板拔下來再插上就行。

7、LG-iS5變頻器，F(xiàn)U2-94設為240就可以看到MAK參數了。

8、西林變頻器的萬能密碼：6860。

9、ABB ACS600變頻器

完全參數密碼NAMC主控板參數設置：在16.03參數中輸入密碼：2303、102.01參數設置為：false可以進入設定所有主控板參數。

10、安川變頻器

安川G5，具體在A1-04中顯示，調到這條參數，然后同時按住ME-NU鍵和RESET鍵10秒，就可以看到密碼。看到密碼之后再調到A1-05把密碼輸入進去就可以修改參數了。

安川G7，當顯示 A1-04時，一邊按RESET，一邊按MENU顯示A1-05的密碼設置，然后把這個密碼輸入到A1-04就行了，然后就能用這個密碼進去了。

11、松下VFO變頻器

按MODE三次 按▲直到顯示999，同時按下▲和▼再按SET，就可以重新設置密碼了。

12、日立J300變頻器

把一個多功能端子改名為“初始化”功能（參數C0-C7），然后把這端子與公共端“CM1”（或P24）短接，再把變頻器關電后送電就可以。如要把端子“7”改為“初始化”功能，則把參數C6設為“7”。

13、艾默生變頻器

TD3000設定密碼打不開時，輸入密碼 8888。TD3300：設定密碼打不開時，輸入密碼 2002。

14、嘉信TX-4T040C型變頻器

參數修改不了。該變頻器的參數序號為F00-F99，共100個參數。F00即用戶密碼設置，出廠設置為：8888。

該機密碼已被修改。解開密碼的方法是：變頻器上電，把JP4焊點短接一下,即恢復了出廠密碼。JP4在主板CPU上方，為空端子，未有插接件，只是兩個焊盤。將其短接一下后，再進入?yún)?shù)設置，確認8888的出廠密碼后，即可修改F00以后的參數了。

15、富士VG5,VG7電梯專用變頻器

VG5密碼是最后一個參數200號,設為0數據不可改，設為1數據可改；VG7通用密碼FFFF，上電你輸入FFFF，才能進入。

16、西威變頻器的密碼，在SERVICE 里，輸入 28622。

17、施耐德變頻器，在SUP菜單下找到COD進去，輸入6969。

18、西門子6SE70書本型變頻器，將P358和P359中數據改為相同即可。

19、東元M3系列變頻器

將參數P00改成05可看到65條參數，P00改成08為2線制初始化 ，P00改成03參數可改。

20、三墾變頻器通用密碼：CD900設為36521。

21、歐陸590的萬能密碼是131122。

22、匯川變頻器，通用密碼18181可打開密碼鎖。
